Заміна ущільнень

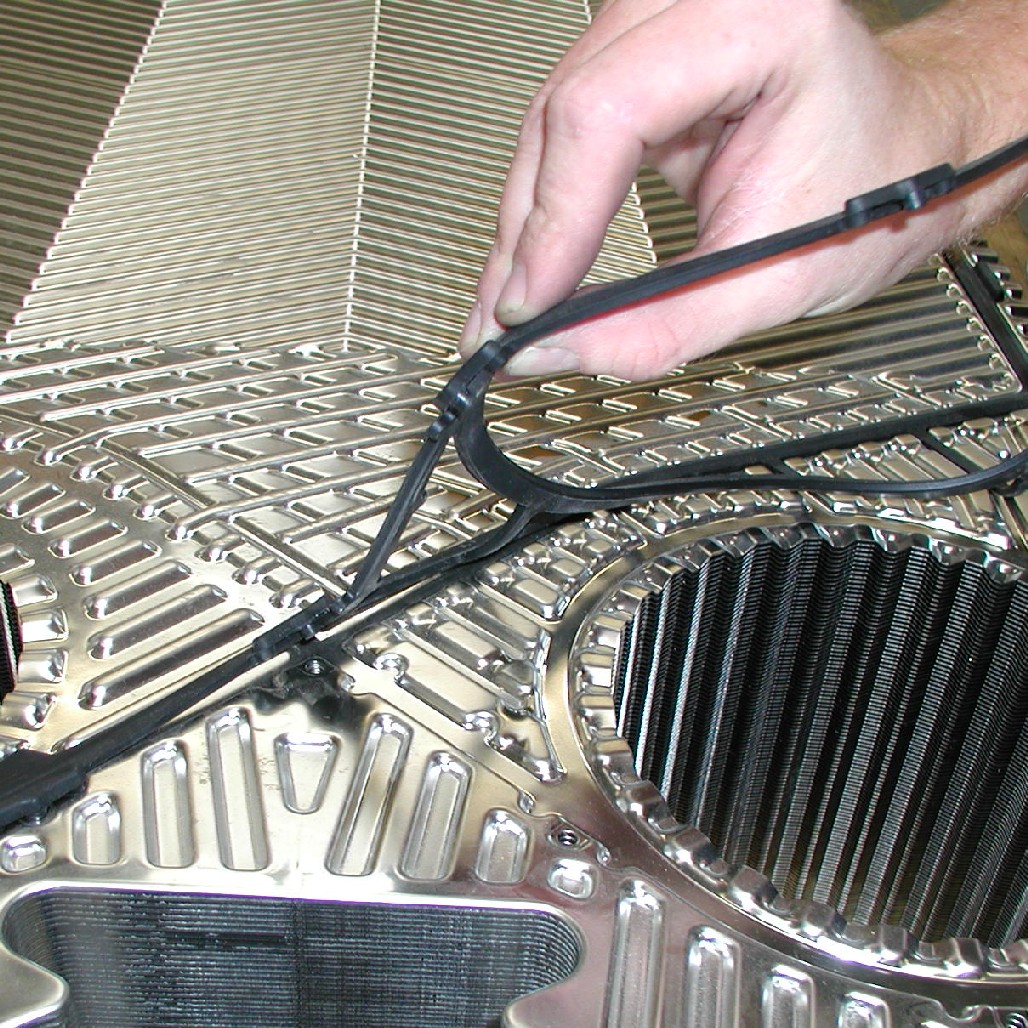

Більшість ущільнень на пластинах FUNKE фіксується безклейовий спосіб.  Спеціально передбачені потовщення на ущільненнях вставляються у відповідні отвори в пластині. Ці ущільнення можуть бути дуже швидко замінені. Перед установкою нового ущільнення необхідно ретельно очистити канавку ущільнення.

Деякі ПТО мають клейові ущільнення на нерозчинних клеях як, наприклад:

• 3 М Scotch-Grip 1099 (однокомпонентний клей)
• UHU plus endfest 300 (двокомпонентний клей)

Заміна ущільнень на клею:

1. Видалення старого ущільнення нагріванням зворотного боку канавки ущільнення гарячим повітрям 150 °С. Клей стає м'яким і ущільнення видаляється з канавки.
Вказівка: При нагріванні пластина не повинна перегріватися. Не допускається використання відкритого полум'я. Залишки клею віддаляються тупим предметом (пластик або дерево - ні в якому випадку метал !) Не пошкоджуючи при цьому поверхню пластини.

2. Порядок наклеювання нового ущільнення:

•  канавку на пластині і ущільнення ретельно очистити від жирових включень і витерти насухо. Використовувати для цього не ворсисті серветки або папір;
• при використанні двокомпонентних клеїв: змішати клей і затверджувач за рекомендаціями виробника, при цьому працювати різними шпателями або лопатками! Стежити за часом затвердіння;

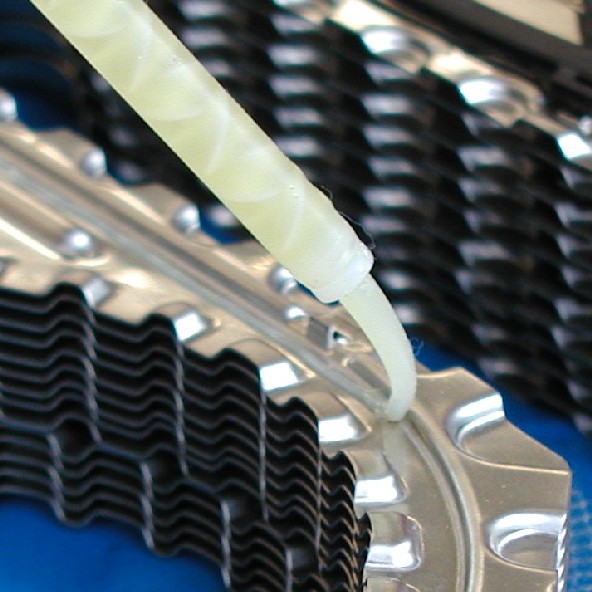

• готову клейову суміш ввести шприцом (однокомпонентний клей - тюбиком з носиком) смужкою товщиною 1 мм в канавку пластини;
• склеювальний шар розподілити рівномірно по дну канавки пензликом з коротким ворсом;
• вкласти ущільнення в канавку і придавити рукою.

При виконанні цих робіт необхідно дотримуватися вимог техніки безпеки і пожежної безпеки. Дотримуватися вимоги виробника клею! Забезпечити достатню вентиляцію!

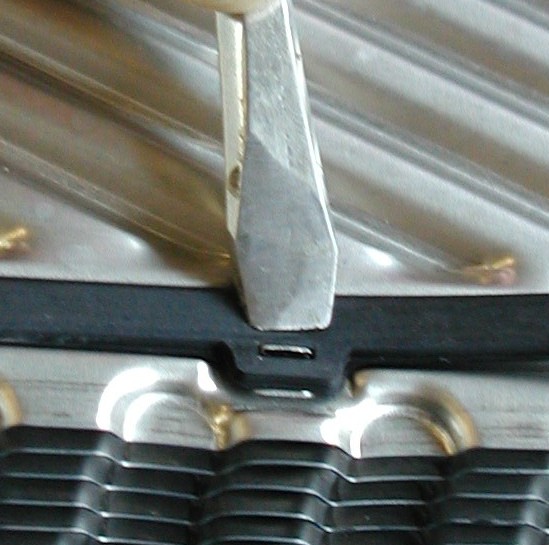

Вказівка: деякі типорозміри пластин мають окрім канавки ущільнення також видавлений язичок кріплення, в який також вставляється ущільнення. Ця операція виконується за допомогою короткої викрутки.

Пластини зі вставленими ущільненнями складуються на рівній поверхні.Максимально 60 пластин один на одного! Штабель накривається пластиною без ущільнення і фіксується зверху рівною плитою або іншим вантажем.

При нормальній температурі приміщення клей твердне протягом 12 годин (враховувати дані виробника). Із збільшенням температури час затвердіння скорочується:
При 40 °С до 180 хв.;
При 70 °С до 45 хв.;
При 110 °С до 10 хв. (Не поширюється на однокомпонентні клеї).

Після затвердіння видалити видавлені з канавки залишки клею тупим предметом (дерево або пластик).

Увага! При виконанні всіх етапів робіт строго стежити за дотриманням порядку пластин в пакеті. При складанні теплообмінника має бути відновлений порядок пластин відповідно до тех. документацією.
