Конструкція кожухотрубного

Кожухотрубний теплообмінник - це апарат, що складається з двох окремих камер (трубної і міжтрубної частини). Розділені стінкою внутрішніх труб за наявності різниці в температурах дві течії обмінюються між собою тепловою енергією без взаємного змішування робочих середовищ.

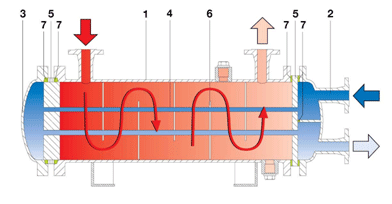

1 - Кожух  2 - Розподільча камера  3 - Направляюча камера  4 - Внутрішня труба  5 - Трубна решітка  6 - Направляюча перегородка  7 - Ущільнення

Рух течії середовища в міжтрубному просторі контролюється направяючими перегородками для створення оптимального поперечного потоку. Форма перегородок і відстань між ними підбираються у відповідності з заданими характеристиками з метою досягнення максимально можливого коефіцієнта теплопередачі.

Залежно від значеня швидкості потоку і допустимих втрат тиску теплообмінник може бути виконаний в одно або багатоходовоій модифікаціях. За винятком незначної частки теплообміну з навколишнім середовищем втрат тепла в роботі апарату немає.

Проте, ефективний теплообмін можливий тільки за наявності достатньої різниці температур в середовищах. Чим більше ця різниця, тим менше потрібно поверхні теплообміну. Теплова потужність агрегату є функція від різниці логарифмічних температур, площі поверхні теплообміну і коефіцієнта теплопередачі. Останній визначається характеристиками течії середовища, на яке істотно впливає геометрія прохідних перетинів.
