Типи пластин FUNKE

Типи пластин FUNKE і сфера їх застосування

Більше тридцяти років німецька компанія FUNKE спеціалізується в сфері розробки і виробництва пластинчатих теплообмінників, що застосовуються практично у всіх галузях промисловості, а також в системах опалення, вентиляції, кондиціювання та гарячого водопостачання. В області пластинчатих теплообмінників FUNKE пропонує величезний спектр продукції практично для всіх випадків застосування.

plast1

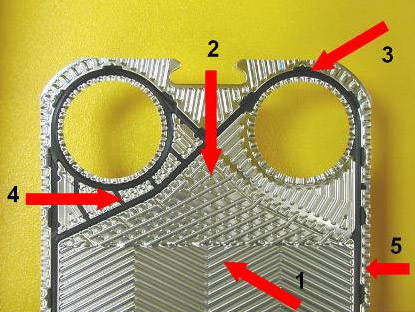

Особливості пластини FUNKE

  • Пластина FUNKE має високоефективну теплопередачу за рахунок термодинамічно оптимальної конструкції
  • Принцип «Off-Set» забезпечує можливість створення як симетричних так і асиметричних каналів (1)
  • Спеціальний рельєф розподільчої площі оптимально розподіляє теплоносії (2)
  • Просте кріплення ущільнень до пластини за допомогою кліпсової системи
  • Ущільнення зі спеціальними зажимами для оптимального центрування і фіксації пакету пластин (3)
  • Подвійне ущільнення з кантом витоку повністю запобігає можливість змішання середовищ в області прохідних отворів (4)
  • Спеціальний окантовочний рельєф пластин забезпечує необхідну жорсткість пакета пластин, а також стабільну фіксацію ущільнень при дії на них тиску в процесі експлуатації теплообмінників (5).

Більшість типорозмірів всіх серій теплообмінних пластин FUNKE мають чотири різних профілю: H, L, G, K. Гофрування на профілях розрізняється шириною канавки і кутом нахилу шеврона. Пластини мають асиметричну структуру рельєфу, завдяки якій, на відміну від звичайних симетричних рельєфів, значно збільшується кількість можливих комбінацій теплообмінних каналів, різних за теплопередаючих і гідравлічним характеристикам. У цьому і полягає суть «Off-Set» принципу , застосовуваного компанією FUNKE.

«Off-Set» - хвиля FUNKE
plast2
Звичайна «синус»-хвиля

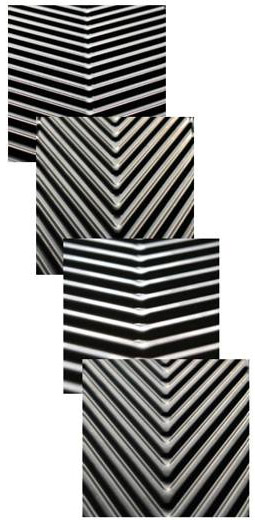

Вид пластини з боку ущільнення:

plast3

Профіль Н
канавка - широка
кут нахилу шеврону - тупий

Профіль L
канавка - широка
кут нахилу шеврону - гострий

Профіль G
канавка - вузька
кут нахилу шеврону - тупий

Профіль K
канавка - вузька
кут нахилу шеврону - гострий





Серія FP

Пластини цієї серії - багатофункціональні, що знаходять саме широке застосування в різних областях промисловості, особливо у сфері комунальної енергетики: опаленні, вентиляції та гарячому водопостачанні. Кількість типорозмірів пластин даної серії в 2007 році досягло 26, що дозволяє підібрати економічне рішення, яке відповідає вимогам замовника.

Пластина являє собою профільований сталевий лист товщиною 0,4 мм, 0,5 мм або 0,6 мм.Більшість пластин даного ряду мають асиметричну структуру рельєфу. Це, так званий, принцип «Off-Set», що дозволяє компонувати в теплообмінниках як симетричні, так і асиметричні канали.Завдяки цьому вдається заощадити необхідну площу теплообміну приблизно на 17% (залежно від виконання) в порівнянні з традиційними пластинчастими теплообмінниками із симетричною структурою рельєфу.

Значним плюсом нових типорозмірів FP 10, FP 16, FP 22 і FP 205, випущених компанією FUNKE в 2007 році, є кліпсові (безклейове) кріплення ущільнень, значно спрощує процес їх заміни, що призводить до зниження трудовитрат при сервісному обслуговуванні.

Серія FPG

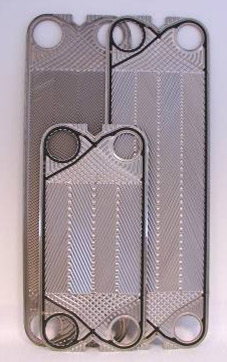

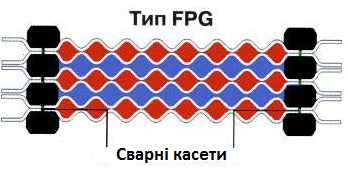

plast4Пластини типу FPG являють собою дві пластини, зварені за допомогою лазерного зварювання в «касету». Між пластинами утворений герметичний канал для протікання агресивного середовища. На «стороні води» (між касетами) для герметичності використовуються стандартні ущільнення.Товщина пластин серії FPG становить 0,6 мм.

Полусварні теплообмінники типу FPG призначені для випадків застосування з агресивними середовищами і холодоагентами. Завдяки полусварній конструкції дані теплообмінники здатні працювати при температурах       від -40 °С до 180 °С і тиску до 25 бар. Такими параметрами роботи раніше характеризувалися тільки лише кожухотрубні і зварні ТО. Апарати даного типу використовуються як випарники, конденсатори, масляні охолоджувачі і у випадках несумісності середовища з матеріалом ущільнення.

plast5UK

Типорозмірний ряд:

FPG 19 (0,2 m2/DN 80/3'')
FPG 40 (0,4 m2/DN 100/4'')
FPG 60 (0,6 m2/DN 150/6'')
FPG 70 (0,7 m2/DN 200/8'')

Серія FPSF

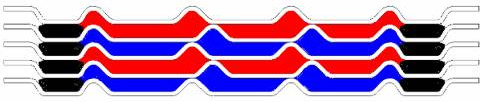

plast6Це пластини типу «Free-Flow», вільного потоку. Призначені для забруднених і середовищ з твердими частинками, також застосовуються для середовищ з високим ступенем в'язкості.

Унікальна особливість такої пластини - спеціальний дизайн профілю, при якому кількість точок дотику пластин, що утворюють канал, мінімізовано. Точки дотику розташовані в один ряд. На відміну від звичайних пластин серії FP c V-подібної хвилею рельєфу, хвилі пластини «Free-Flow» розташовані під кутом 90 ° по відношенню до основного потоку. Завдяки цим особливостям і великій глибині рельєфу створюються в три рази (в порівнянні зі стандартними пластинами FP) більш широкі канали, що забезпечують вільне проходження середовищ, що містять тверді частинки. Глибина каналу досягає 5 мм.

Теплообмінники типу FPSF часто застосовуються в харчовій промисловості, для охолодження мастила в парових газових турбінах, на целюлозно-паперових комбінатах в рекуперативних теплообмінниках.


plast7Типорозмірний ряд:

FPSF 40 (0,4 m2/DN 100/4'')
FPSF 130 (1,3 m2/DN 200/8'')


Серія FPDW

plast8

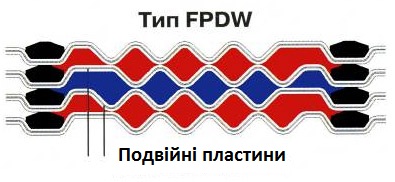

Дана серія відноситься до пластин підвищеної безпеки.Кожна пластина складається з 2-х профільованих пластин товщиною 0,35 мм (2×0,35), які одночасно штампуються на прес-формах. Дані пластини зварюються по всьому діаметру отворів для проходу теплообмінних середовищ (лазерне зварювання), утворюючи, таким чином, одну пластину підвищеної надійності. Між двома звареними пластинами знаходиться, так звана, порожнина організованого протікання, невеликий повітряний зазор. При виникненні протікання теплообмінника, наприклад, внаслідок утворення тріщини в одній з пластин в процесі експлуатації, теплоносій витікає через даний отвір назовні без змішання з іншим середовищем.

Теплообмінники даної серії застосовуються в промисловості з підвищеними вимогами до устаткування, в якому треба виключити будь-яку можливість змішання середовищ навіть при виникненні аварійної ситуації.

Типорозмірний ряд:



FPDW 19 (0,2 m2/DN 80/3'')
plast9UK


FPDW 31 (0,3 m2/DN 100/4'')
FPDW 50 (0,5 m2/DN 100/4'')
FPDW 80 (0,8 m2/DN 150/6'')
FPDW 100 (1,0 m2/DN 200/8")
