Конструкція пластинчастих паяних теплообмінників FUNKE

pai2Паяні теплообмінники фірми FUNKE (стандартне виконання GPL) складаються з високоякісних сталевих пластин, що паяються вакуумним методом в один компактний, стійкий до тиску блок. В якості припою використовується мідь або нікель. При складанні кожна друга пластина повертається на 180 градусів, утворюючи окремі канали, по яких протікають (як правило, в протиток) теплообміні середовища.

Для спеціальних випадків застосування (залежно від типу) можливе створення паралельного потоку середовищ. Певний профіль пластин або додатково вбудовані турбулентні пластини (тип TPL) забезпечують високий ступінь турбулентності потоку, що гарантує ефективну теплопередачу навіть при низьких об'ємних витратах і скорочує до мінімуму ризик забруднення.

Матеріали (стандартні серії)

Пластини: 1.4401 / AISI 316

Припій: мідь (серії GPL, TPL, SPL) нікель (NPL)

pai3

pai4

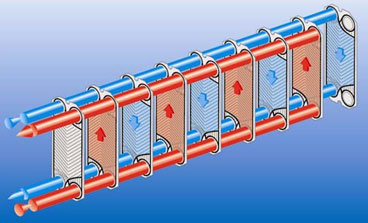

Одноходова схема теплообмінника.

Всі приєднання знаходяться на початковій плиті.

pai5

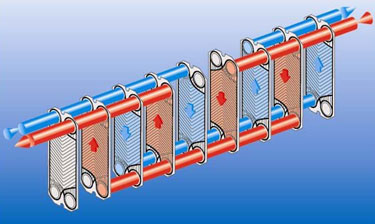

Багатоходова схема теплообмінника.

Всі приєднання знаходяться на початковій і кінцевій плитах.
