SWF / P, SSWF / P

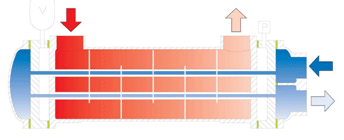

kzt43

Технічний опис

Теплообмінники підвищеної надійності SWF спроектовано з роз'ємними направляючою і розподілчою камерами, прямими трубами і з фіксованими (F) або роз’ємними (P) трубними пучками. У кожній окремій трубі встановлена ​​труба меншого діаметру. Ця концентрична пара утворює радіальний проміжок і зафіксовано методом подвійної трубної решітки. Таким чином, два середовища розділені між собою третьою областю, і змішання робочих середовищ неможливо.

Ця область заповнена спеціальної рідиною, тиск якої контролюється вимірювальним приладом. У разі витоку з області труб або кожуха тиск в середній області зростає, що моментально фіксується датчиками тиску. Щоб уникнути подачі помилкових сигналів течі, викликаних термічним розширенням середовища, датчики оснащені додатковим компенсатором, що враховує ці розширення.

Сфера застосування

Теплообмінники підвищеної надійності SWF використовуються у випадках неприпустимості змішання робочих середовищ.

Критерії вибору:

  • Захист навколишнього середовища (наприклад, при використанні річкової води)
  • Безпека експлуатації (наприклад, небезпечна реакція між робочими середовищами)
  • Висока вартість застосовуємого середовища (наприклад, забруднення середовища неприпустимо).

Спеціальні серії

При необхідності серії SWF / P і SSWF / P оснащуються більш термостійкими матеріалами і конструюються по відповідним конструкторським нормам. Також можлива доставка апарату в комплекті з датчиками контролю тиску згідно ATEX і додатковою необхідною документацією.

Стандартна документація

Стандартна документація для цих кожухотрубних теплообмінників включає:

  • Інструкції з експлуатації та технічного обслуговування
  • Сертифікат гідровипробувань
  • Сертифікат відповідності
